Imperium

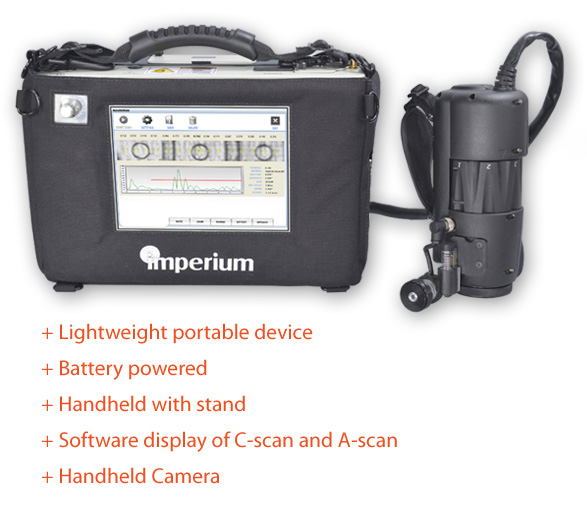

超声波探伤仪I600的C扫描(C-scan)功能可以实时成像,直观的判断出材料的空隙、分层、裂纹和腐蚀等缺陷。相对传统的点对点超声波扫描、相控阵、单成分检测,超声波探伤仪I600具有快速、直观、高性价比等优点,实时的图像更具说服力,操作简单,易学易懂。
  • 产品介绍
超 声波探伤仪I600在工业中主要用于航空航天、航运、石化、汽车、微电子、食品行业的存储罐、管道系统、核工业压力容器、船舶、电路板、飞行器和汽车的检 测;在材料检测方面它适用于复合材料、金属材料、微电子材料和塑料。它也可以通过显示全波形A超声波扫描(A-scan),配合门控容量来实现标准流量检 测功能。AcoustoCamTM工业用成像设备能立即检查出材料的空隙、分层、裂纹和腐蚀等缺陷。相对传统的点对点超声波扫描、相控阵、单成分检 测,Imperium的快速C超声波扫描系统(C-scan)进行了相当的改进。
      检测原理:系统操作通过聚焦一个区域内不聚焦的超声波,使其形成一个平行的平面波,波碰到目标并被散射,通过声透镜收集散射能量并聚焦在超声检测传感阵列 (探测阵列由两部分组成,ROIC和压电材料,压电材料附着在ROIC上),当能量传递到压电材料上时产生电压,通过超声换能器,将其转换为一个标准的 CCD视频成像阵列。
       石油石化行业的检测需要独特的设备。大量的锅炉压力容器和管道需要检测裂纹和腐蚀情况,一个小的露点带来石油或天然天大量泄露的灾难性后果,从而引起环境 污染和破坏社会和谐稳定。由于检测面积大,检测过程将消耗大量时间,传统的检测方式复杂、耗时,并需要检测人员有相当的经验,否则就会误检和漏检。
       Imperium 公司超声波探伤仪I600解决了这个问题。此系统专门为石油石化行业研发设计,可以扫描并拼接腐蚀图片,快速、简单的拍摄管道及压力容器内部腐蚀图。通过可视图像及缺陷深度数据,可现场立即判断腐蚀问题。

超声波探伤仪I600的基本参数:


尺寸(**)

探头: 19.8 cm x 8.8 cm x 7.6 cm

控制器:31.7 cm x 20.3 cm x 8.8 cm

重量

探头: 0.6 kg

控制器:3.2 kg

相机线

2.4m

测量厚度

钢铁:0-5cm

复合材料:0-5cm

铝:0-7.5cm

数据存储

500M内存,80G硬盘

电池

14.4V可充电锂离子电池,持续时间90分钟

电源

110/240 VAC50/60HZ

系统

Intel Celeron 1.6G处理器

Microsoft Windows XP 系统

扫描模式

C-扫描: 回声脉冲;穿透探伤

A-扫描:回声脉冲;穿透探伤;双元传感器
