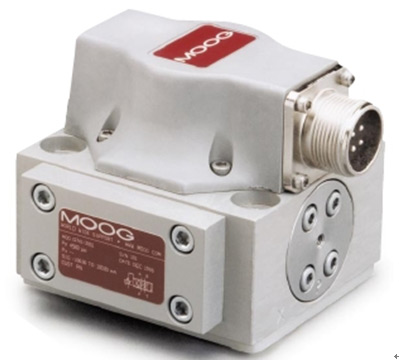

G761 系列电液伺服阀
G761 系列电液伺服阀是可用作三通和四通节流型流量控制阀，用于四通阀时控制性能更好。该系列阀为高性能的两级电液伺服阀，在 7Mpa 额定压降下的额定流量为 4L/min 至 63L/min。阀的先导级是一个对称的双喷嘴挡板阀，由干式双气隙力矩马达驱动；输出级是一个四通滑阀。阀芯位置由一悬臂弹簧杆进行机械反馈。该系列阀结构简单、坚固，工作可靠，使用寿命长。这类阀适用于位置、速度、力（或压力）伺服控制系统，并具有很高的动态响应。
工作原理:输入一电流指令信号给力矩马达的线圈将会产生电磁力作用于衔铁的两端，衔铁因此而带动弹簧管内的挡板偏转。而挡板的偏转将减少某一个喷嘴的
流量，进而改变了与此喷嘴相通的阀芯一侧压力，推动阀芯朝一边移动。阀芯的位移打开了供油口（P）与一个控制油口之间的通道，沟通了回油口（T）与另一控制油口之间的油路。同时阀芯的位移也对弹簧杆产生一个作用力，此作用力形成了对衔铁挡板组件的回复力矩。当此回复力矩与由于矩马达的电磁力作用在衔铁挡板处的力矩相平衡
时，挡板回到零位，滑阀阀芯保持这一平衡状态的开启位置，直到输入的给定信号发生变化。总之，阀芯的位移与输入的电流信号大小成正比，在恒定的阀口压降下，流过阀的负载流量与阀芯的位移成正比。

G761 系列
常规技术参数
工作压力
油口P、X、A和B ≤31.5Mpa
油口T ≤31.5Mpa
温度范围
油液温度 -29℃~135℃
环境温度 -29℃~135℃
密封件材料 氟橡胶
工作介质 石油基液压油，或根据需要
选用其它油液
推荐油液粘度 60-450SUS@38℃
系统过滤：选用无旁路、带报警装置的高压过滤器安装在系统主油路中。如有可能，直接将滤油器安装在伺服阀的供油口处。请参阅MOOG 滤油器产品样本中的推荐表。
清洁等级：油液的清洁度极大地影响着伺服阀工作性能（如阀芯定位、分辨率等）和磨损情况（如节流边、压力增益、泄漏等）。
推荐清洁等级
常规使用 ISO 4406＜14/11
长寿命使用 ISO 4406＜13/10
过滤精度(推荐值)
常规使用 β ≥75 10
长寿命使用 β≥75 5
安装要求 可安装在任意固定位置或跟
系统一起运动
振动 三轴，30g
重量 1.1公斤（钢结构1.8公斤）
保护等级 EN50529P：IP65级（带配套插头时）
保护底板 发货时带有一保护底板
特殊订货的最大工作压力为55Mpa
可根据用户需要选用其他密封材料

G761 系列
技术参数
G761 系列
安装图
系列...型号 G761-.........
安装型式 ISO 10372-04-01-0-92
阀体结构 四通
带阀芯阀套的两级伺服阀
先导级 喷嘴挡板阀
先导级控制 可选择内控式或外控式
供油 G761系列伺服阀在恒定的供油压力下工作
供油压力 最小 1.4 Mpa
最大 31.5 Mpa
耐压 P口 47.3 Mpa
T口 31.5 Mpa
额定流量误差 △P=7 Mpa ±10% N
对称性 ＜10%
分辨率 * ＜0.5%
滞环 * ＜3.0%
零漂 温度变化38℃ ＜2.0%
加速度至10g时 ＜2.0%
供油压力每变化7Mpa ＜2.0%
背压从0变化至3.5Mpa时 ＜2.0%
