Bauer产品介绍

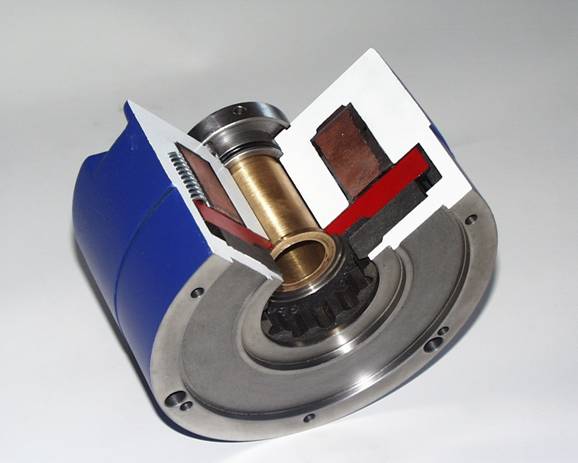

BAUER 制动器

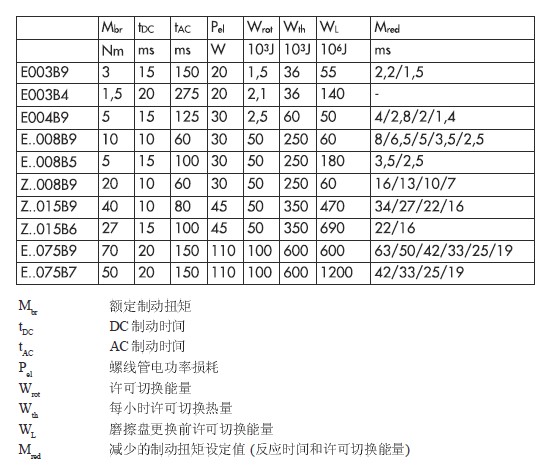

制动转矩         Tbr [Nm]
(转动惯量        J [kgm2])
最大摩擦功      W1max [J]
每小时摩擦功    Pn [kJ/h]
释放响应时间    t2 [ms]
接合时间          t1 [ms]
线圈电压      U [V] - DC
电源电压      U [V] - AC
整流器        (U 0,45)

产品介绍

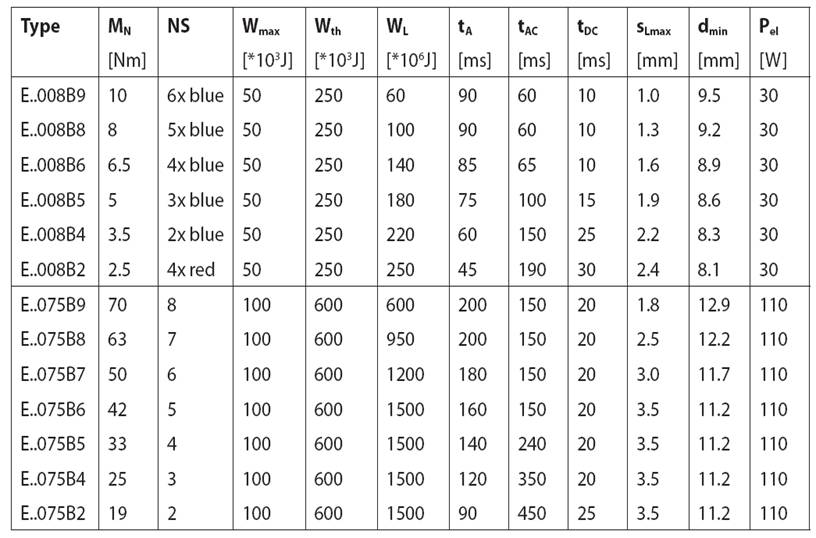

sLmax: 最大允许气隙
dmin: 允许的最小刹车盘厚度
对于Z系列的双盘制动器，该值为两个刹车盘的值。

Type	MBr	Wmax	Wth	WL	tA	tAC	tDC	Pel	J
	[Nm]	[103J]	[103J]	[106J]	[ms]	[ms]	[ms]	[W]	[10-3kgm²]
E003B9	3	1,5	-	-	35	150	15	20	0,01
E003B7	2,2	1,8	-	-	28	210	20
E003B4	1,5	2,1	-	-	21	275	30
E004B9	5	2,5	-	-	37	125	15	30	0,017
E004B8	4	3	-	-	30	160	18
E004B6	2,8	3,6	-	-	23	230	26
E004B4	2	4,1	-	-	18	290	37
E004B2	1,4	4,8	-	-	15	340	47
ES010AX	15*	3	-	-	110	-	30	35	0,045
ES010A9	10	3	-	-	60	100	15
ES010A8	8	3	-	-	55	150	20
ES010A5	5	3	-	-	45	220	20
ES010A4	4	3	-	-	30	250	20
ES010A2	2,5	3	-	-	25	350	25
ES027AX	32*	2,5	-	-	80	-	30	50	0,172
ES027A9	27	2,5	-	-	120	100	15
ES027A7	20	2,5	-	-	100	130	20
ES027A6	16	2,5	-	-	80	170	25
ES040A9	40	3,5	-	-	100	100	20	65	0,45
ES040A8	34	3,5	-	-	80	200	25
ES040A7	27	3,5	-	-	70	250	30
ES070AX	90*	3,5	-	-	120	-	40	85	0,86
ES070A9	70	3,5	-	-	120	150	18
ES070A8	63	3,5	-	-	120	200	20
ES070A7	50	3,5	-	-	90	220	25
ES125A9	125	4,5	-	-	170	220	25	105	1,22
ES125A8	105	4,5	-	-	150	320	28
ES125A7	85	4,5	-	-	135	350	30
ES125A6	70	4,5	-	-	120	440	35
ES125A5	57	4,5	-	-	100	600	40
ES125A3	42	4,5	-	-	90	700	45
ES200A9	200	8	-	-	400	150	22	105	2,85
ES200A8	150	8	-	-	280	250	35
ES200A7	140	8	-	-	200	320	35
ES250AX	350*	9	-	-	180	-	70	135	6,65
ES250A9	250	9	-	-	300	500	45
ES250A8	200	9	-	-	200	960	60
ES250A6	150	9	-	-	160	1100	60
ES250A5	125	9	-	-	150	1500	90
ES250A4	105	9	-	-	130	1800	110
ZS300A9	300	8	-	-	280	220	35	75	5,7
ZS300A8	250	8	-	-	210	380	45	75	5,7
ZS500A9	500	9	-	-	320	320	50	100	13,3
ZS500A8	400	9	-	-	260	600	60	100	13,3

Type	MBr [Nm]	Wmax [103J]	Wth [103J]	WL [106J]		tA [ms]	tAC [ms]	tDC [ms]	Pel [W]	J [10-3 kgm²]
Type	MBr [Nm]	Wmax [103J]	Wth [103J]	without HL	with HL	tA [ms]	tAC [ms]	tDC [ms]	Pel [W]	J [10-3 kgm²]
E003B9	3	1,5	36	55	55	35	150	15	20	0,01
E003B7	2,2	1,8	36	90	90	28	210	20
E003B4	1,5	2,1	36	140	140	21	275	30
E004B9	5	2,5	60	50	50	37	125	15	30	0,017
E004B8	4	3	60	100	100	30	160	18
E004B6	2,8	3,6	60	180	180	23	230	26
E004B4	2	4,1	60	235	235	18	290	37
E004B2	1,4	4,8	60	310	310	15	340	47
ESX010AX	15*	3	250	120	120	110	-	30	35	0,045
ESX010A9	10	3	250	120	120	60	100	15
ESX010A8	8	3	250	150	150	55	150	20
ESX010A5	5	3	250	240	240	45	220	20
ESX010A4	4	3	250	300	240	30	250	20
ESX010A2	2,5	3	250	390	240	25	350	25
ESX027AX	27*	10	350	150	150	80	-	30	50	0,172
ESX027A9	22	10	350	150	150	120	100	15
ESX027A7	16	10	350	300	300	100	130	20
ESX027A6	13	10	350	350	350	80	170	25
ESX040A9	32	20	450	420	420	100	100	20	65	0,45
ESX040A8	27	20	450	560	490	80	200	25
ESX040A7	22	20	450	700	490	70	250	30
ESX070AX	72*	28	550	700	700	120	-	40	85	0,86
ESX070A9	58	28	550	500	500	120	150	18
ESX070A8	50	28	550	800	700	120	200	20
ESX070A7	40	28	550	1200	700	90	220	25
ESX125AX	100*	40	700	1900	1900	100	-	70	105	1,22
ESX125A9	85	40	700	1700	1700	150	320	28
ESX125A8	70	40	700	1900	1700	135	350	30
ESX125A7	58	40	700	2700	1700	120	440	35
ESX125A5	45	40	700	3300	1700	100	600	40
ESX125A3	34	40	700	3300	1700	90	700	45
ESX200AX	160*	60	850	2000	2000	105	-	70	105	2,85
ESX200A9	120	60	850	1700	1700	280	250	35
ESX200A8	110	60	850	2600	2600	200	320	35
ESX250AX	280*	84	1000	2300	2300	180	-	70	135	6,65
ESX250A9	200	84	1000	2800	2800	300	500	45
ESX250A8	160	84	1000	6800	5700	200	960	60
ESX250A6	120	84	1000	8500	5700	160	1100	60
ESX250A5	100	84	1000	11000	5700	150	1500	90
ESX250A4	85	84	1000	11000	5700	130	1800	110
ZSX300A9	250	60	850	1300	1300	280	220	35	75	5,7
ZSX300A8	200	60	850	2000	2000	210	380	45	75	5,7
ZSX500A9	400	84	1000	2800	2800	320	320	50	100	13,3
ZSX500A8	320	84	1000	4000	4000	260	600	60	100	13,3
