PNP与NPN三极管的区别
2个PN结的方向不一致。
PNP是共阴极，即两个PN结的N结相连做为基极，另两个P结分别做集电极和发射极；电路图里标示为箭头朝内的三极管。
NPN则相反。
接近开关NPN和PNP区别
先要搞清楚PNP、NPN 表示的意思是什么。P表示正、N表示负。PNP表示平时为高电位，信号到来时信号为负。NPN表示平时为低电位，信号到来时信号为高电位输出.接近开关和光电开关只是检测电路不同输出相同。至于PLC接线，一般用NPN的较多。但多数的日本的PLC有日本型、世界型、和通用型。进入中国的多数为世界型和通用型。可直接用NPN型。接近开关和光电开关的电源正端接电源正、负接公共端、输出接PLC的输入端。
PLC的输入类型是分漏式和源式的，前者指的是正信号输入（可直接用PNP），后者指的是负信号输入（可直接用NPN），否则必须用继电器转换后输入。
传感器的型式不一而足，不过一般用得最多的是两线跟三线的，两线的跟负载串联。三线的多为开集极输出，三根线分别为正负电源和输出晶体管的集电极。传感器的NPN和PNP是根据输出晶体管的型号来的。NPN的负载是接在正电源与集电极之间，而PNP是接在集电极与负电源之间的。要用万用表来判断传感器的型号，需要先给它一个负载，再根据它的输出电压来判断。

PNP与NPN型传感器根本的区别在哪？
PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。但输出信号是截然相反的，即高电平和低电平。NPN输出是低电平0，PNP输出的是高电平1。

PNP与NPN型传感器（开关型）分为六类：

1、NPN-NO（常开型）
2、NPN-NC（常闭型）
3、NPN-NC+NO（常开、常闭共有型）
4、PNP-NO（常开型）
5、PNP-NC（常闭型）
6、PNP-NC+NO（常开、常闭共有型）

PNP与NPN型传感器一般有三条引出线，即电源线VCC、0V线，out信号输出线。

1、PNP类

PNP是指当有信号触发时，信号输出线out和电源线VCC连接，相当于输出高电平的电源线。

对于PNP-NO型，在没有信号触发时，输出线是悬空的，就是VCC电源线和out线断开。有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC。

对于PNP-NC型，在没有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC。当有信号触发后，输出线是悬空的，就是VCC电源线和out线断开。

对于PNP-NC+NO型，其实就是多出一个输出线OUT，根据需要取舍。
2、NPN类

NPN是指当有信号触发时，信号输出线out和0v线连接，相当于输出低电平，ov。

对于NPN-NO型，在没有信号触发时，输出线是悬空的，就是0v线和out线断开。有信号触发时，发出与OV相同的电压，也就是out线和0V线连接，输出输出低电平OV。

对于NPN-NC型，在没有信号触发时，发出与0V线相同的电压，也就是out线和0V线连接，输出低电平0V。当有信号触发后，输出线是悬空的，就是0V线和out线断开。

对于NPN-NC+NO型，和NPN-NC+NO型类似，多出一个输出线OUT，及两条信号反相的输出线，根据需要取舍。

开关传感器输出PNP与NPN的转换

开关类型传感器的输出有PNP和NPN。实际使用时有时会遇到从PNP到NPN或NPN到PNP的转换问题，解决方法如下。

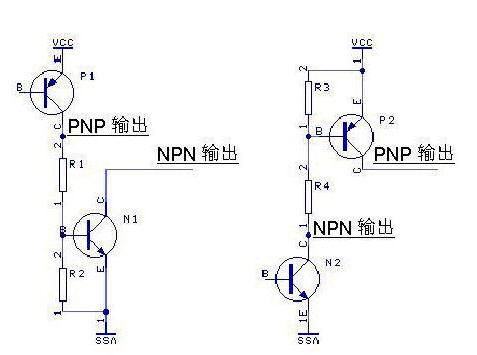

左图为 PNP 输出转换为 NPN 输出，右图为 NPN 输出转换为 PNP 输出，均为集电极开路形式。其工作原理不在此详述。

三极管 N1 和 P2 应工作在开关状态，其特征是在饱和和截止区转换。图中电阻 R1 和 R4 的选值应该保证 Ib 3 Ic /β （β 为三极管放大倍数）；集电极电流 Im > 负载电流；集电极-发射极电压 BVceo > 电源电压并有 1.5～2 倍裕量。由于这类开关通常速度不快，特征频率 f0 不需要很高，普通低频管就可胜任。图中 R2 和 R3 是为保证三极管可靠截止用的，同时可提高其耐压，可根据电流大小选 1K～10K。

     三极管输出适合作为信号输出频率高的场合，使用寿命长。目前常用的是NPN。

    另外还有两种通用的转换方法是：
    1，PNP传感器+光耦=NPN传感器；NPN传感器+光耦=PNP传感器。
    2，PNP传感器+继电器= NPN传感器传感器；NPN传感器+继电器=PNP传感器。
